常用濃密機的規格,參數,標準【下載】
日期：2020-05-29

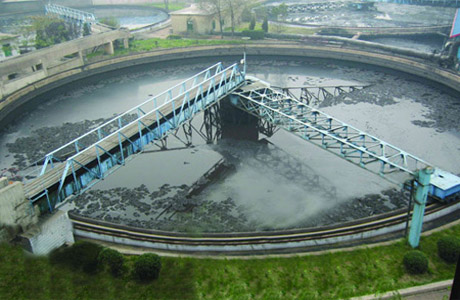

濃縮機是每個大型選礦廠比較重要的設備之一，濃縮礦漿、回收水重復利用是其主要功能，目前比較常用的濃縮機主要包括以下三大類，當然這三大類中還包括許多小類，這里不一一概述。
1、普通濃縮機：普通濃縮機是選礦廠應用較多的濃縮設備，按其傳動方式分為中心傳動式和周邊傳動式；按其工作面數量又可分為單層、雙層和多層濃縮機。這類濃縮機由于其直徑較大，故占地面積大，且單位面積生產能力也較低。
參數 ：
| 型號 | 濃縮池直徑 (mm) | 濃縮池深度 (mm) | 沉淀 面積 (㎡) | 耙架 轉速 (r.p.m) | 電機 型號 | 電機 功率 (kw) | 電機 轉速 (r.p.m) | 處理 能力 (t/d) | 槽重 (t) | 總量 (t) |
| NZS1 | 1800 | 1800 | 2.55 | 0.5 | Y90L-6 | 1.1 | 910 | 1.3~5.6 | 602 | 1300 |
| NZS2.5 | 2500 | 1800 | 4.9 | 0.33 | Y90L-6 | 1.1 | 910 | 5~10.8 | 1730 | 2355 |
| NZS3 | 3600 | 1800 | 10.2 | 0.33 | Y100L-6 | 1.5 | 940 | 5~22.4 | 1730 | 2975 |
| NZS6 | 6000 | 2956 | 28.3 | 0.3 | Y90L-4 | 1.5 | 1400 | 14~62 | 5690 | 8700 |
| NZS8 | 8000 | 3318 | 50.2 | 027 | Y132S-6 | 3 | 960 | 25~120 | 11065 | 15460 |
| NZS9 | 9000 | 3000 | 63.5 | 0.25 | Y132S-6 | 3 | 960 | 32~150 | 12188 | 16682 |
| NZS12 | 12000 | 3600 | 113 | 0.19 | Y132M-6 | 3 | 960 | 50~250 | 24060 | 33131 |
| NZS15 | 15000 | 3600 | 177 | 0.1 | Y132M-6 | 5.5 | 960 | 70~350 | 35269 | 55499 |
| NZS18 | 18000 | 4400 | 268 | 0.1 | Y132M-6 | 5.5 | 960 | 100~560 | 不含 | 10139 |
| NZS20 | 20000 | 4400 | 314 | 0.1 | Y132M-6 | 5.5 | 960 | 200~960 | 22566 | |
| NZS24 | 24000 | 4400 | 452 | 0.1 | Y160L-8 | 7.5 | 720 | 200~1440 | 24500 |
2、傾斜板濃縮機：傾斜板濃縮機是在普通濃縮機的圓筒池偏上部分，沿圓周方向裝設了許多向濃縮機中央傾斜，與水平夾角約為60°的傾斜板。這些措施加速了礦粒的分離，縮短了物料沉降時間，強化了分離沉降過程，提高了濃縮效率，減少了基建投資，生產能力可提高約3倍。
參數 ：
| 型號 | 沉降面積(m2) | 錐斗數 | 長 | 寬 | 高 |
|---|---|---|---|---|---|
| ZQN16 | 16 | 1 | 3690 | 1100 | 4360 |
| ZQN31 | 31 | 1 | 3760 | 2460 | 4360 |
| ZQN50 | 50 | 1 | 3690 | 3300 | 5260 |
| ZQN63 | 63 | 1 | 5560 | 2460 | 5630 |
| ZQN100 | 100 | 1 | 5560 | 3560 | 5500 |
| ZQN125 | 125 | 1 | 5510 | 4400 | 5660 |
| ZQN150 | 150 | 1 | 7710 | 3760 | 7890 |
| ZQN200 | 200 | 1 | 7710 | 4880 | 8160 |
| ZQN250 | 250 | 1 | 7710 | 6000 | 8500 |
| ZQN300 | 300 | 1 | 8000 | 7020 | 7890 |
| ZQN400 | 400 | 1 | 7710 | 9260 | 7890 |
| ZQN500 | 500 | 1 | 7710 | 11500 | 8500 |
| ZQN600 | 600 | 1 | 14880 | 7020 | 7890 |
| ZQN800 | 800 | 1 | 14880 | 9260 | 8160 |
| ZQN1000 | 1000 | 1、2、4 | 14880 | 11460 | 8500 |
| ZQN2000 | 2000 | 4、8 | 14880 | 22920 | 8500 |
3、高效濃縮機：高效濃縮機除在濃縮機中裝有傾斜板外，它具有專門的絮凝劑添加機構。其直徑可縮小為普通濃縮機的1/3-1/2，占地僅為普通濃縮機的1/9-1/4，而單位面積處理能力卻增加了幾十倍
參數 ：
| 型號 | 槽體內徑 (mm) | 槽體高度 (mm) | 沉降面積(m2) | 耙子轉速 (r/min) | 耙子提升 高度 |
驅動電機 型號 |
驅動電機 功率(kW) | 提升 電機型號 | 提升電機 功率(kW) | 鋼槽體 重量 |
重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GX-3.6 | 3600 | 1700 | 10.2 | 1.1 | 200 | Y100L-6 | 1.5 | Y100L-6 | 1.5 | 2829 | 6650 |
| GX-5.18 | 5182 | 2134 | 21 | 0.4 | 300 | Y132S-6 | 3 | PZ0.8AB | 0.8 | 5342 | 10460 |
| GX-6 | 6000 | 2500 | 28.3 | 0.8 | 300 | Y132M1-6 | 4 | Y132S-8 | 2.2 | 6506 | 10573 |
| GX-7.5 | 7500 | 2800 | 44.1 | 0.427 | 300 | Y132M2-6 | 5.5 | Y132S-8 | 2.2 | 10258 | 17320 |
| GX-9 | 9000 | 2800 | 63.6 | 0.427 | 300 | Y132M2-6 | 5.5 | Y132S-8 | 2.2 | 15980 | 23680 |
| GX-12 | 12000 | 3600 | 110 | 0.35 | 300 | Y132M-4 | 7.5 | Y100L1-4 | 2.2 | 25589 | 42756 |
| GX-15 | 15000 | 4000 | 177 | 0.15 | 300 | YCT200-4B | 7.5 | Y112M-6 | 2.2 | 36050 | 59000 |
| GX-18 | 18000 | 4400 | 254 | 0.13 | 400 | YCT200-4B | 7.5 | YTC752A-44 | 5.5 | 52485 | 73296 |
| GX-20 | 20000 | 4400 | 314 | 0.13 | 400 | YCT200-4B | 7.5 | YTC752A-44 | 5.5 | 59365 | 76020 |
其上只是從其物理構造上大概區分了以下，根據傳動方式還可分為周邊傳動濃縮機和中心傳動濃縮機，不同的濃縮機適用于不同的場地、不同的礦漿、不同的規模等，如想進行濃縮機選型，可咨詢鑫海礦山機械技術人員，充分根據實際情況選擇適合的濃縮機。
